Classificação de Grau de Proteção IP69K

postado em 05/11/2019 : Área Técnica - Artigos e textos técnicos sobre os produtos IBR

O sistema de classificação de IP (Ingress Protection) é decretado pela IEC (International Electrotechnical Commission) e indica o grau de proteção do equipamento elétrico fechado contra a intrusão de partículas sólidas e líquidos.

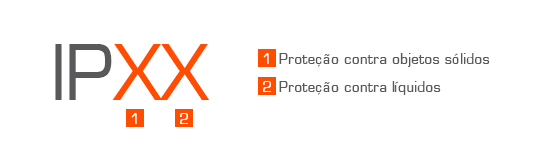

Confira nas tabela abaixo o significado de cada número na classificação do Grau de Proteção IP:

Proteção contra objetos sólidos

Proteção contra líquidos

Produtos IP69K

O IP69K é uma classificação da norma alemã DIN 40050-9, sendo o máximo grau de proteção que o redutor, motor ou motorredutor resiste a penetração de poeira, jatos de água, vapor de alta pressão e alta temperatura. Em muitos setores onde a higiene e limpeza são essenciais, como na indústria alimentícia e farmacêutica, por exemplo, está certificação é fundamental para os equipamentos com necessidades de sanitização e desinfecção por meio de métodos de lavagem como CIP (clean in place), aumentando a vida útil de circuitos eletrônicos e instrumentações.

Para que produtos sejam considerados IP69K é necessário que eles sejam submetidos aos seguintes testes de aplicações:

  • Colocados em uma mesa rotativa que roda a 5 voltas por minuto;
  • Submetidos à jatos de água, de diversos ângulos, sendo 30 segundos de jatos por cada ângulo de teste;
  • Pressão da água de 80 a 100 bar, com taxa de vazão de 14 a 16 litros por minuto;
  • Temperatura da água a 80°C;
  • Jatos partindo a uma distância de 100 a 150mm do produto.

Para ser considerado IP69K, o produto tem que resistir a qualquer ingresso de água nessas condições.

Produtos com classificação IP69K atendem as necessidades IP67 e IP68?

Não necessariamente. Mas é importante frisar que os produtos com classificação IP69K são capazes de suportar um jato de água de alta pressão, mas podem não suportar a submersão. Até o nível 6 o IP é dominante, ou seja, um dispositivo IP66 atende automaticamente ao IP64 ou IP65, porém para os níveis acima o grau de proteção não é acumulativo, portanto equipamentos com grau de proteção IP69K não possuem necessariamente grau de proteção IP67 ou IP68, são características e graus de proteção distintos, para situações e aplicações distintas.
